01
更低的单节点成本
Lite 未税参考价 ¥2,999，不在机箱内重复配置主机计算部件，更适合成本敏感型项目。
01 / PRODUCT POSITIONING
不是每个测试节点，
都需要一台完整的大型 PXI 系统
很多测试任务只需要少量 PXI/PXIe 功能板卡，但如果每个节点都配置独立 CPU、内存、SSD 和大槽位机箱，成本、体积与维护压力都会增加。HALO LITE 把计算主机与远程机箱分开，让预算集中在真正需要的 PXI 扩展上。
02
更靠近被测对象
机箱可以放在设备旁边，主机放在控制柜或操作台，缩短信号线并让现场布线更清楚。
03
更容易批量复制
4 槽配置边界清晰，适合多工位、产线和设备节点标准化复制、采购与维护。
02 / WHAT IT IS
它是一台远程机箱，
不是一台独立主机
HALO LITE 不包含 CPU、内存、SSD、独立操作系统或触摸屏。它需要搭配外部主机和 MT-G292 PCIe 远程模块使用。
外部主机负责计算、操作系统、测试软件、数据分析和结果输出；Lite 负责安装 PXI/PXIe 板卡、板卡供电、背板扩展、远程通信以及现场散热。
一句话理解：主机负责“算”和“控”，Lite 负责“装卡、供电和远程扩展”。

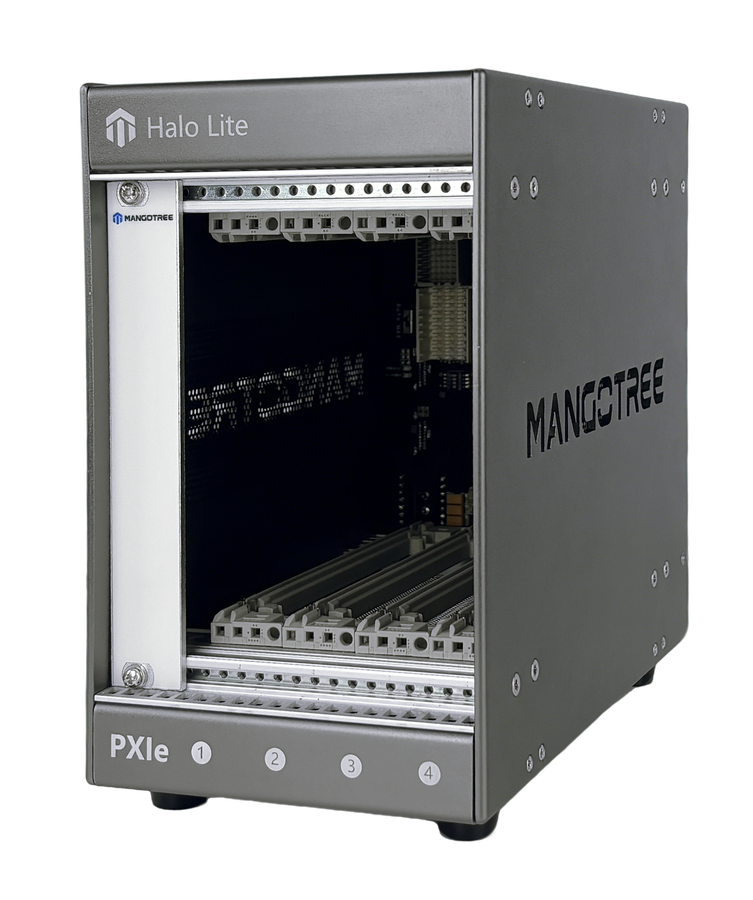

紧凑 4U 机箱，适合桌面、机柜和设备旁部署
03 / CHASSIS & INTERFACES
从外观到接口，机箱边界清晰
Lite 的正面提供 4 个 PXI/PXIe 槽位，背面集中布置双光纤接口和直流电源端子。结构清楚，便于安装、接线与维护。

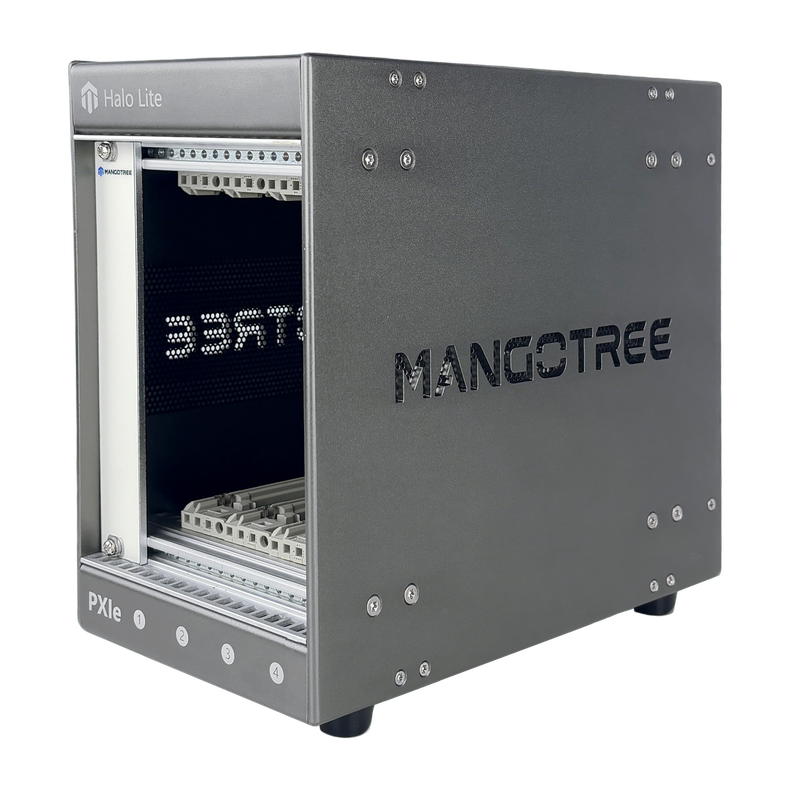

正面：4 个 PXI/PXIe 槽位

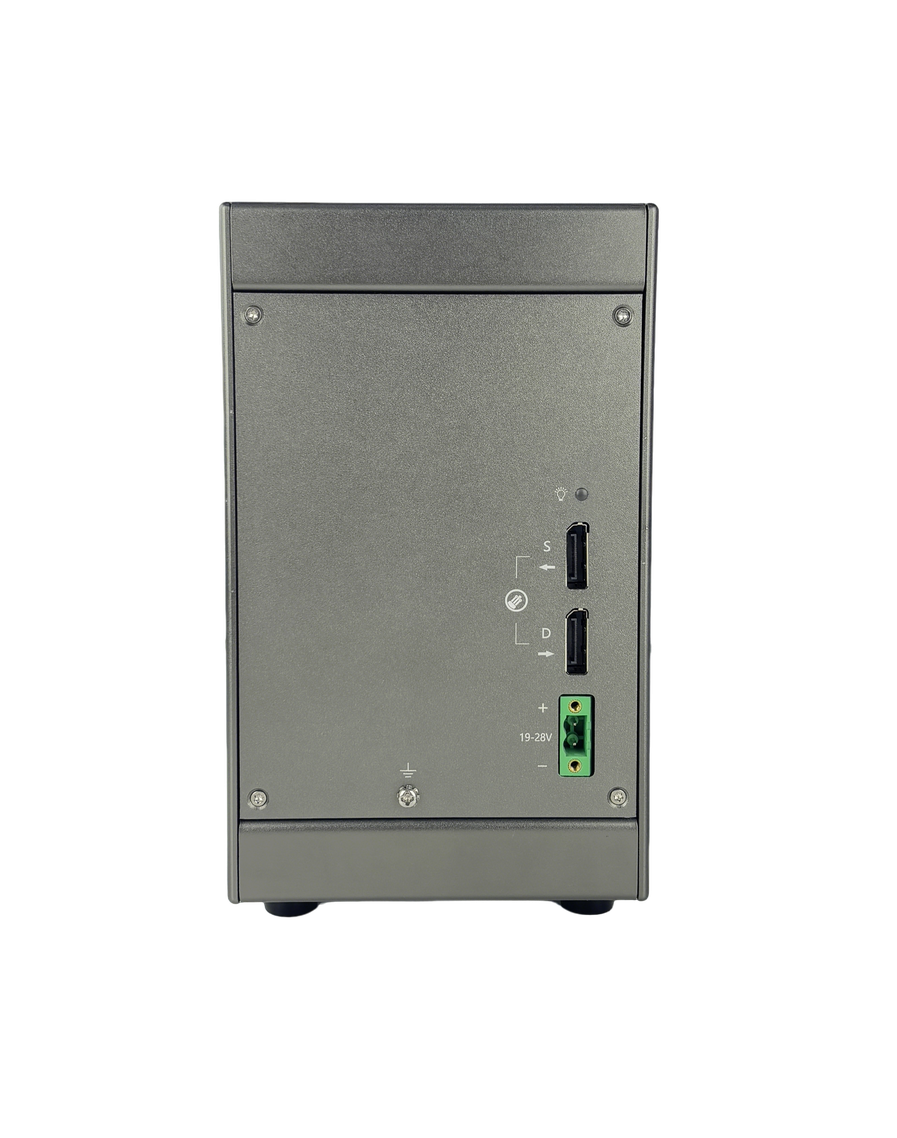

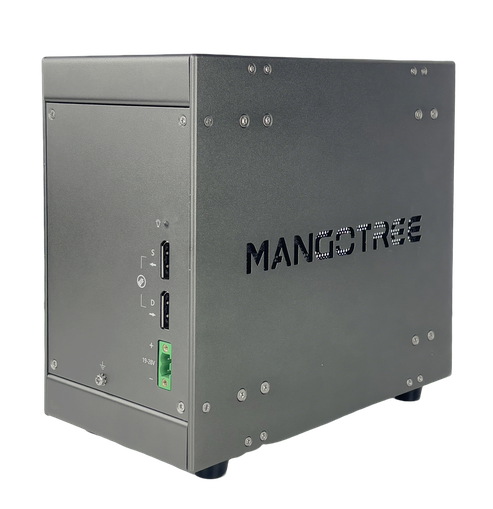

背面：S / D 双光纤接口与 DC 输入
绿色螺丝端子：19–28V 直流供电
04 / ARCHITECTURE & LINK
从主机到机箱，再到被测对象
Lite 的价值不在于把所有功能塞进一台设备，而在于把计算、PXI 扩展和现场对象放到各自更合适的位置，形成一条清晰的远程测控链路。
外部主机CPU / 内存 / 系统 / 软件
→
MT-G292PCIe 远程模块
⇄
HALO LITE4 槽机箱 / 供电 / 背板
PXI/PXIe 板卡采集 / 通信 / 开关 / DIO
→
传感器与执行器现场信号
→
DUT 被测对象设备 / 工装 / 产品
远程部署的意义：板卡靠近被测对象，主机放在更易维护的位置；连接距离、布线方式和节点数量可以按项目重新规划。
05 / CONNECTION
双 DP 光纤：按 Source / Display 标识完成连接
标准清单包含 Halo Lite 标准 PXI 机箱 ×1、MT-G292 PCIe 远程模块 ×1（带宽 500 MB/s）和 DP 光纤线缆 ×2。这里的 DP 光纤线缆用于 PCIe 远程通信，不是普通显示器视频线。

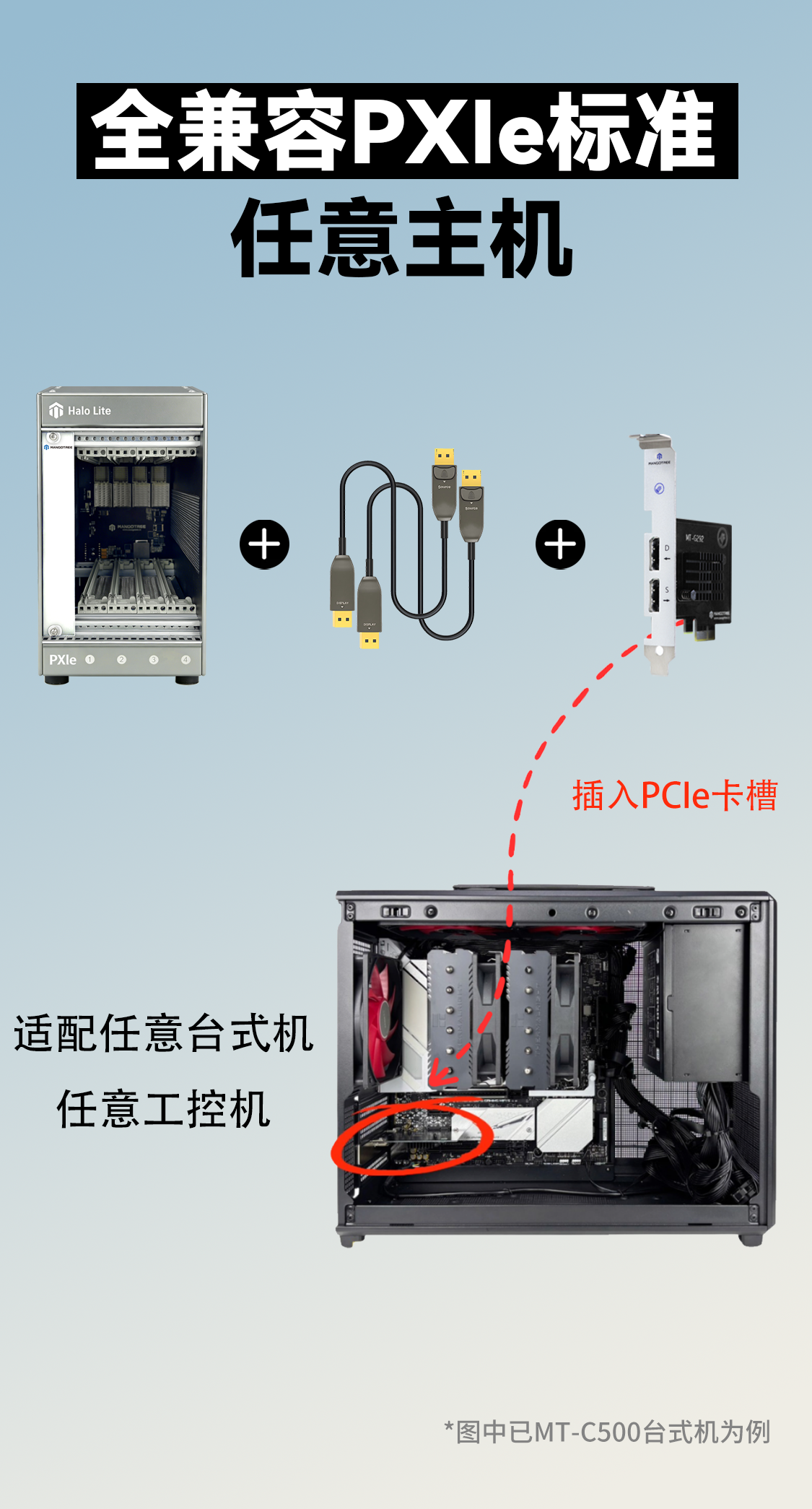

连接组件：Halo Lite + 双 DP 光纤 + MT-G292 + 外部主机

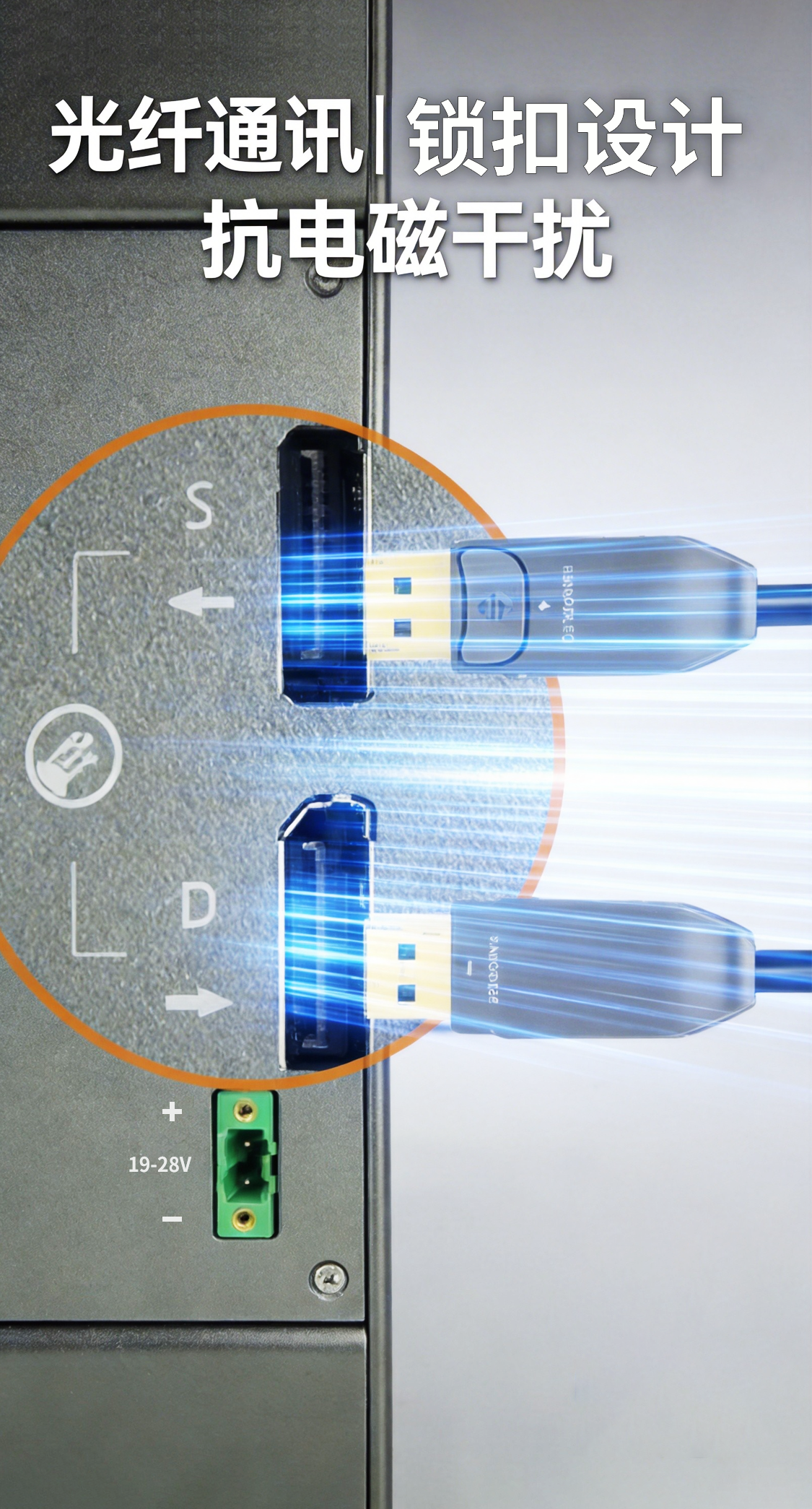

接口细节：Lite 端 S / D、线缆 Source / Display 与 MT-G292 端 D / S
第一根线：Lite 的 S → MT-G292 的 D
Lite 背面的 S 接口，接入线缆上标有 Source 的接头；该线缆另一端的 Display 接头，插入 MT-G292 的 D 接口。
第二根线：Lite 的 D → MT-G292 的 S
Lite 背面的 D 接口，接入线缆上标有 Display 的接头；该线缆另一端的 Source 接头，插入 MT-G292 的 S 接口。
两根线必须同时连接
请同时连接两根 DP 光纤，并同时核对 Lite 端的 S / D、线缆接头的 Source / Display 以及 MT-G292 端的 D / S 标识。不能漏接、混接或只使用一根线。
接线速记：Lite S — Source 线头 ｜ Display 线头 — MT-G292 D；Lite D — Display 线头 ｜ Source 线头 — MT-G292 S。
06 / PERFORMANCE
500 MB/s 远程带宽，
把扩展能力带到现场
通过 MT-G292 和双 DP 光纤建立 PCIe 远程链路，Lite 可将 PXI/PXIe 板卡部署到远离主机的位置，适合小规模采集、通信和设备控制等任务。
PCIe 光纤通信
双光纤链路完成主机与远程机箱之间的 PCIe 通信。
最高约 500 MB/s
满足常见的远程 PXI/PXIe 数据传输和设备旁扩展需求。
外部主机灵活选择
计算能力由外部主机提供，可按接口、驱动和项目预算选择合适主机。
06 / PERFORMANCE
500 MB/s 远程带宽，
把扩展能力带到现场
通过 MT-G292 和双 DP 光纤建立 PCIe 远程链路，Lite 可将 PXI/PXIe 板卡部署到远离主机的位置，适合小规模采集、通信和设备控制等任务。
PCIe 光纤通信
双光纤链路完成主机与远程机箱之间的 PCIe 通信。
最高约 500 MB/s
满足常见的远程 PXI/PXIe 数据传输和设备旁扩展需求。
外部主机灵活选择
计算能力由外部主机提供，可按接口、驱动和项目预算选择合适主机。
07 / EIGHT CORE ADVANTAGES
八大核心优势，
把远程 PXI 做得更轻、更易用
这八项优势来自 Lite 产品资料图。网页用文字逐项解释，便于 AI 读取；原始优势图作为视觉索引保留在右侧。
01 · 光纤通讯
通过光纤建立主机与远程机箱之间的 PCIe 通信链路，适合主机与测试现场分开放置。
02 · 500 MB/s 带宽
远程链路最高带宽约 500 MB/s，满足常见小规模 PXI/PXIe 数据传输。
03 · 标准 PXIe 板卡兼容
支持芒果树及符合接口、供电和驱动要求的标准 PXI/PXIe 功能板卡。
04 · 外部主机灵活
CPU、内存、存储和软件由外部主机提供，可按项目选择合适的台式机或工控机。
05 · 板卡自身时序能力
机箱不提供板卡间同步；具备同步功能的单张板卡仍可使用其内部通道同步。
06 · 直流电源
背面螺丝端子输入 19–28V DC，适合设备、机柜和现场电源系统。
07 · 风道散热
风道设计帮助热风排出，默认 Auto 风扇模式，内部拨盘可切换 MAX。
08 · 共享软件生态
共享芒果树 PXI 软件生态，同时保留标准 PXI/PXIe 板卡和软件的选择空间。
八大核心优势总览
08 / PXI ECOSYSTEM
兼容芒果树生态，
也兼容标准 PXI/PXIe 功能板卡
4 个 PXI/PXIe 槽位为小规模测控提供清晰、够用的扩展空间。Lite 不绑定单一应用，板卡和软件决定具体功能。
芒果树功能卡
支持芒果树 PXI/PXIe 功能卡及配套软件生态。
标准 PXI/PXIe 板卡
兼容符合接口、供电和驱动要求的标准 PXI/PXIe 功能板卡。
功能按需组合
数据采集、模拟量、数字 I/O、开关、通信、信号调理、同步采集等模块都可按任务选择。
兼容性说明：支持芒果树全系列 PXI/PXIe 功能卡，并兼容标准 PXI/PXIe 功能板卡；具体以板卡型号及驱动支持情况为准。
07 / PXI ECOSYSTEM
兼容芒果树生态，
也兼容标准 PXI/PXIe 功能板卡
4 个 PXI/PXIe 槽位为小规模测控提供清晰、够用的扩展空间。Lite 不绑定单一应用，板卡和软件决定具体功能。
芒果树功能卡
支持芒果树 PXI/PXIe 功能卡及配套软件生态。
标准 PXI/PXIe 板卡
兼容符合接口、供电和驱动要求的标准 PXI/PXIe 功能板卡。
功能按需组合
数据采集、模拟量、数字 I/O、开关、通信、信号调理、同步采集等模块都可按任务选择。
兼容性说明：支持芒果树全系列 PXI/PXIe 功能卡，并兼容标准 PXI/PXIe 功能板卡；具体以板卡型号及驱动支持情况为准。
08 / SYNCHRONIZATION BOUNDARY
板卡内部可以同步，
板卡之间不做同步
HALO LITE 机箱本身不提供不同板卡之间的同步时钟和同步触发能力。但如果某一张 PXI/PXIe 板卡自身具备同步或多通道同步功能，该板卡内部的通道同步仍可正常使用。
可以使用
一张具备同步能力的多通道采集卡，在自身通道之间实现同步。
机箱不提供
不同板卡之间共享时钟、统一触发或相位对齐。
更高同步需求
需要多卡同步、统一时钟或高精度相位对齐时，应选择 HALO PRO 或 ULTRA；NEO 同样不适合板卡间同步。
不要混淆：双 DP 光纤用于建立主机与机箱的 PCIe 远程通信链路，不代表机箱具备板卡间同步能力。
HALO 系列同步能力对照：Lite 与 NEO 不支持板卡间同步，具体能力以产品规格为准
09 / POWER & THERMAL
直流供电，
风道散热，适合设备集成
Lite 背面采用绿色螺丝端子输入直流电源，端子标有 “+ / −”，输入范围为 19–28V。推荐电源功率不低于 60W。
机箱采用风道散热设计，热风不回流，帮助板卡和机箱内部维持更稳定的工作环境。默认风扇模式为 Auto；如现场需要更强散热，可通过机箱内部拨盘切换至 MAX 风速。工作温度为 0–55°C，适合室内设备、实验台、机柜和产线边缘部署。
安全提示：接入电源前确认电压范围与正负极；安装或更换 PXI/PXIe 板卡前应先关闭电源。

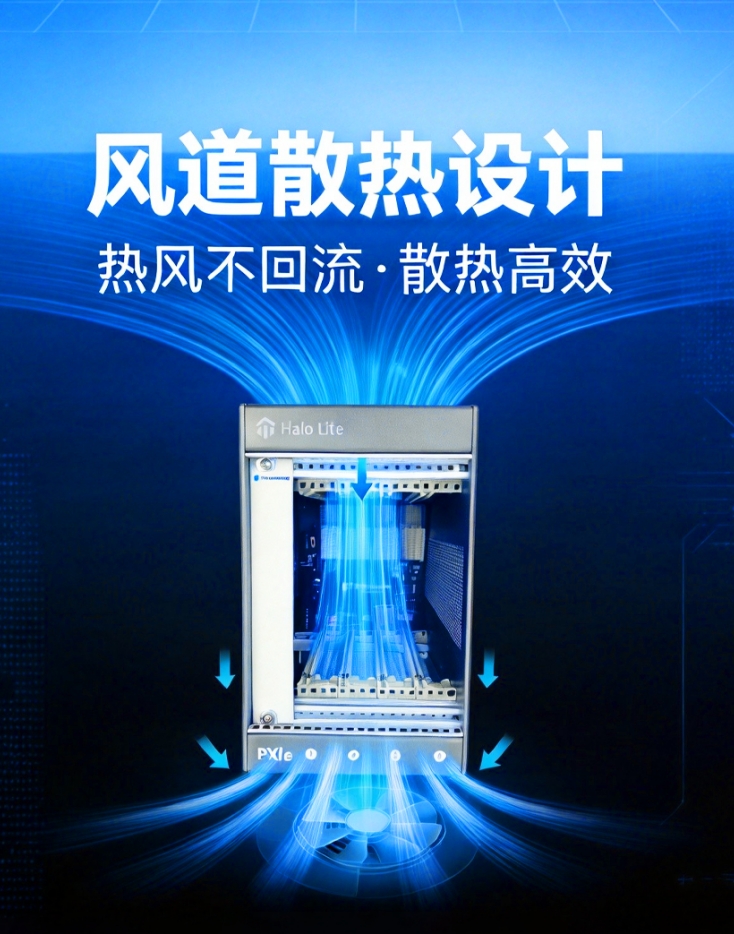

风道散热设计：热风不回流，散热更高效
10 / SOFTWARE & HOST
软件生态共享，计算能力交给外部主机
Lite 不运行独立操作系统，也不在机箱内完成应用层分析。测试软件、驱动、数据处理和报告输出运行在外部主机上；Lite 通过 PCIe 远程链路为这些软件提供 PXI/PXIe 板卡扩展。
主机侧运行
安装操作系统、驱动、测试程序和芒果树软件工具。
板卡侧执行
功能卡完成采集、开关、通信、DIO 或其他由板卡定义的任务。
生态可延展
共享芒果树 PXI 软件生态，同时保留标准 PXI/PXIe 板卡的选择空间。
11 / APPLICATIONS & VALUE
小规模测控和批量测试节点，
都能找到位置
Lite 的核心优势是“够用、易放、易复制、成本可控”。它适合把相同的 PXI/PXIe 功能节点部署到多个设备、工位或现场位置。
自动化产线
将 Lite 放在测试工位旁边，由外部主机统一管理测试流程。
设备集成
嵌入自动化设备、测试工装或机柜，提供 PXI/PXIe 功能扩展。
远程数据采集
靠近传感器与被测对象，缩短现场信号线缆。
实验室与教育
适合基础测控、教学实验和小规模研发验证。
多工位复制
适合多个相同工位、多个设备节点的批量部署。
成本敏感项目
不为每个节点重复配置完整主机，把预算投入到实际需要的功能模块。
性价比重点：未税参考价 ¥2,999。对于需要批量部署的客户，Lite 用远程机箱形态减少每个节点的主机硬件重复投入，更适合作为标准化测试单元复制。
12 / PRODUCT SELECTION
按测试边界选择 HALO 产品
Lite 不是 Pro 的简单低配版，而是针对远程扩展、成本控制和批量节点而设计的独立产品。选择时优先看槽位规模、是否需要机箱内置主机，以及是否需要板卡间同步。
| 产品 | 定位 | 适合场景 | 板卡间同步 |
|---|---|---|---|
| HALO LITE | 4 槽远程 PXI/PXIe 机箱 | 小规模、远程、低成本、批量部署 | 不支持 |
| HALO NEO | 经济型 HALO 平台 | 基础型经济配置 | 不支持 |
| HALO PRO | 专业型一体化 PXI 平台 | 专业测控、多卡协同与更高同步要求 | 支持相应专业能力 |
| HALO ULTRA | 高配置、大规模平台 | 复杂系统和大规模测试 | 支持相应专业能力 |

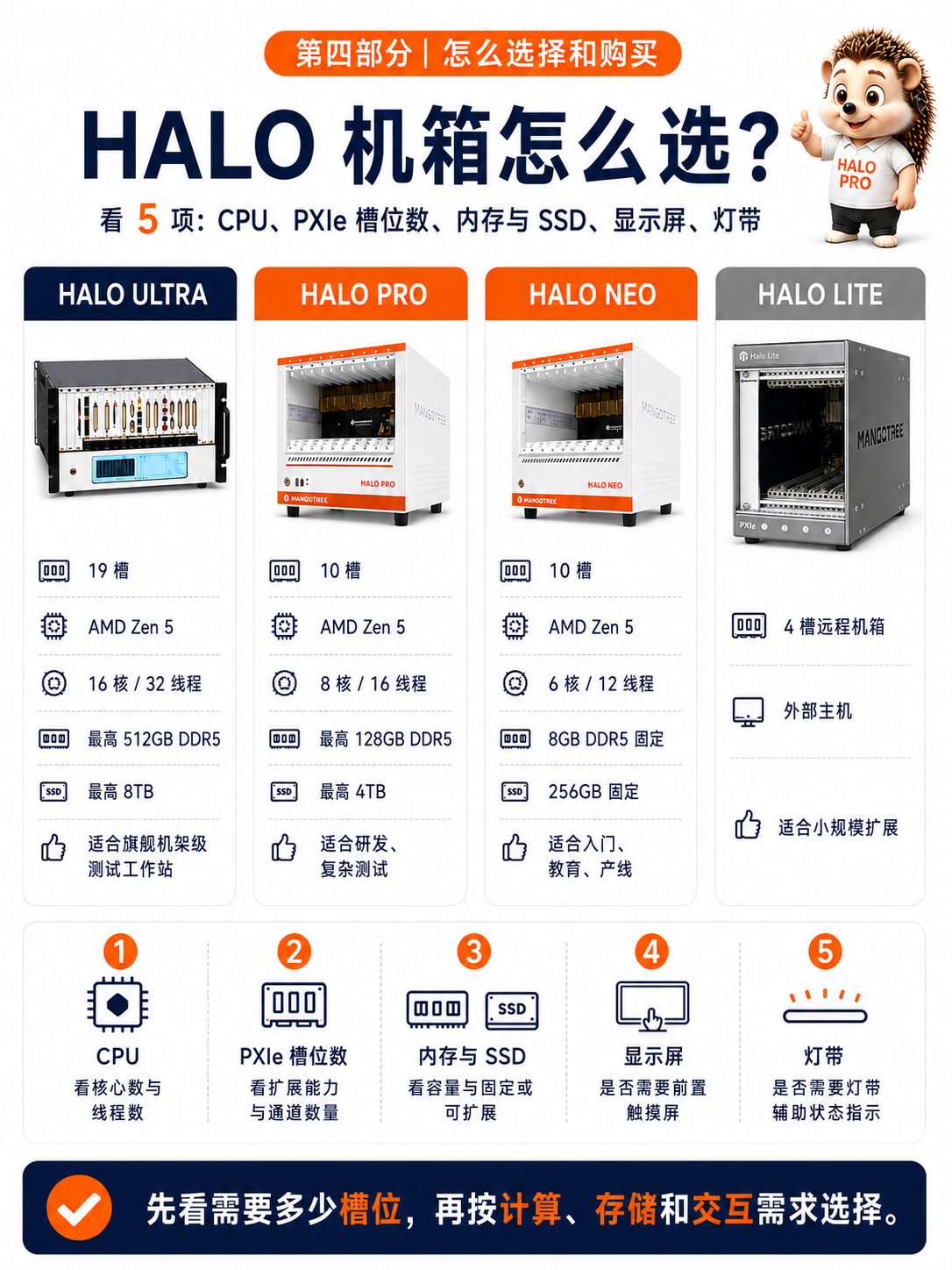

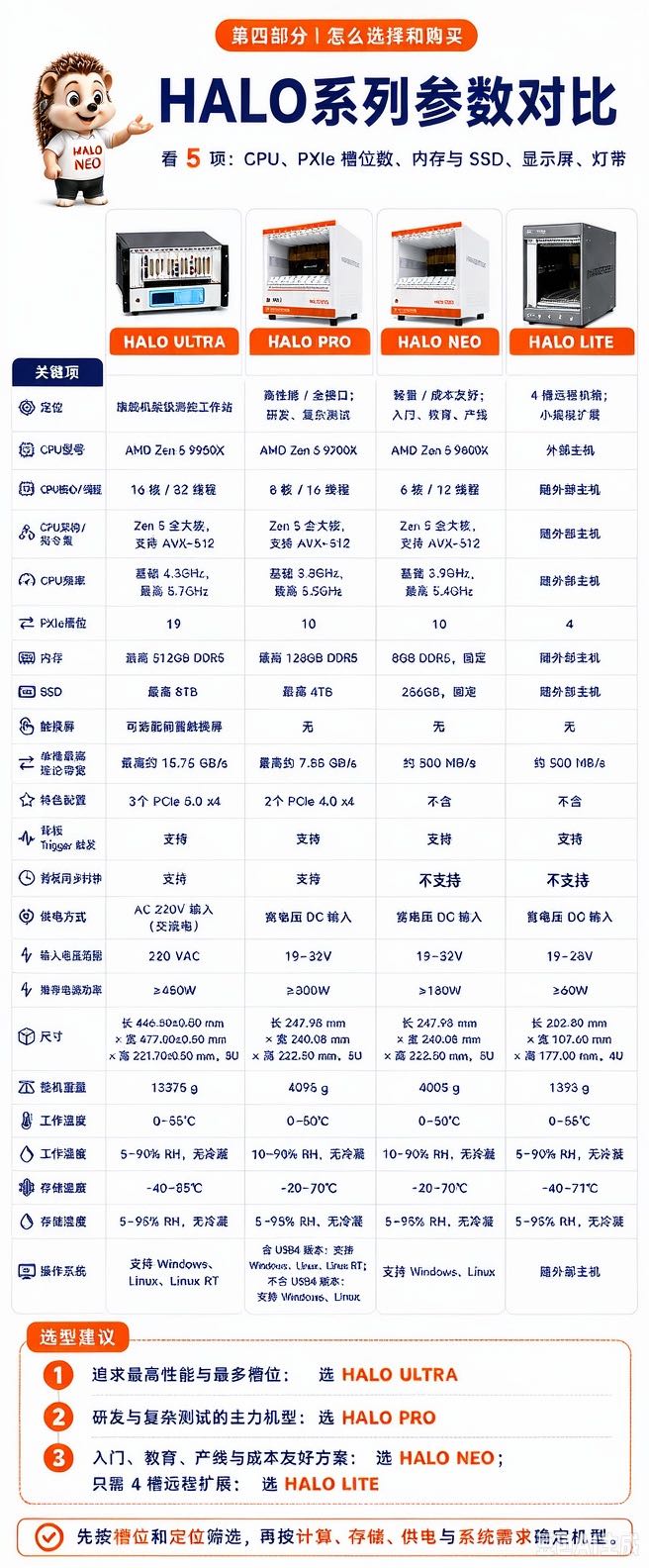

先看槽位，再按计算、存储和交互需求选择 HALO 机箱
HALO 系列参数对比与 Lite 选型位置
13 / HOW TO USE
收到后，按步骤开始远程 PXI 测试
开箱检查
确认 Halo Lite 机箱、MT-G292 PCIe 远程模块、两根 DP 光纤线缆及相关配件齐全；核对外观、接口和产品标识。
安装 PXI/PXIe 板卡
断电后打开机箱盖，将板卡对准槽位并竖直插到底，固定好板卡后再进行线缆和电源连接。
连接远程链路与电源
按本页双 DP 光纤接线说明连接 Lite 与 MT-G292；再接入 19–28V DC 电源，确认正负极和电压范围后开机。
安装软件并验证
在外部主机安装对应驱动、芒果树软件和测试程序，确认主机识别 MT-G292、Lite 及已安装的 PXI/PXIe 板卡。
第一次使用建议：先只安装一张已验证兼容的板卡完成识别测试，再逐步增加其他模块。
14 / SPECIFICATIONS
HALO LITE 完整规格参数
| 参数项 | HALO LITE |
|---|---|
| 产品类型 | 4 槽 PXI/PXIe 远程机箱 |
| 远程模块 | MT-G292 PCIe 远程模块 |
| 远程连接 | 双 DP 光纤线缆；Lite S → 线缆 Source → 线缆 Display → MT-G292 D；Lite D → 线缆 Display → 线缆 Source → MT-G292 S |
| 最大带宽 | 约 500 MB/s |
| PXI/PXIe 槽位 | 4 个外设槽，Links x1、x1、x1、x1 |
| 板卡兼容 | 芒果树 PXI/PXIe 功能卡及符合接口、供电和驱动要求的标准 PXI/PXIe 功能板卡 |
| 板卡间同步时钟 / 触发 | 不支持 |
| 单张板卡内部同步 | 取决于板卡自身功能；具备同步能力的板卡可实现内部通道同步 |
| 触摸屏、CPU、内存、SSD、操作系统 | 均不包含 |
| 供电方式 | 背面螺丝端子 DC 输入 |
| 输入电压 | 19–28V |
| 推荐电源功率 | ≥60W |
| 风扇 | 默认 Auto；机箱内部拨盘可切换至 MAX |
| 电源能力 | 3.3V 最大 8A；5V 最大 8A；12V 最大 10A；4 个外设槽共享电源 |
| 尺寸 | 长 202.80 mm × 宽 107.60 mm × 高 177.00 mm；4U |
| 整机重量 | 1393 g |
| 工作温度 | 0–55°C |
| 工作湿度 | 10%–90% RH，无冷凝 |
| 存储温度 | -40–71°C |
| 存储湿度 | 5%–95% RH，无冷凝 |
| 最大海拔 / 使用环境 | 4600 m；室内使用 |
| 未税参考价 | ¥2,999 |
15 / QUALITY
为长期部署准备的
结构与验证
Lite 采用金属机箱、锁扣式结构和风道散热设计，便于设备集成和现场维护。每个节点都可以按照统一的板卡、线缆和主机配置进行复制。
交付前应完成外观、接口、供电、远程链路、板卡识别和稳定运行等检查。批量项目可在首台验证后固化安装与测试流程。
16 / SERVICE & AFTER-SALES
开箱、安装、退换货与支持
开票
如需发票，请按购买平台和订单规则提交开票信息。
7 天无理由退货
支持 7 天无理由退货，具体适用条件以当前商品页、平台规则和订单约定为准。
技术支持
安装、远程链路、板卡识别和基础使用问题，可按实际服务政策联系支持。
使用建议：涉及板卡兼容、主机接口、线缆长度或批量部署时，请在采购前提供板卡型号、外部主机配置和部署数量，以便确认方案。
